滾輪V型導軌和方形導軌的區別

發布日期:2021-09-02 內容來源于:http://zq786.cn/

更多 0

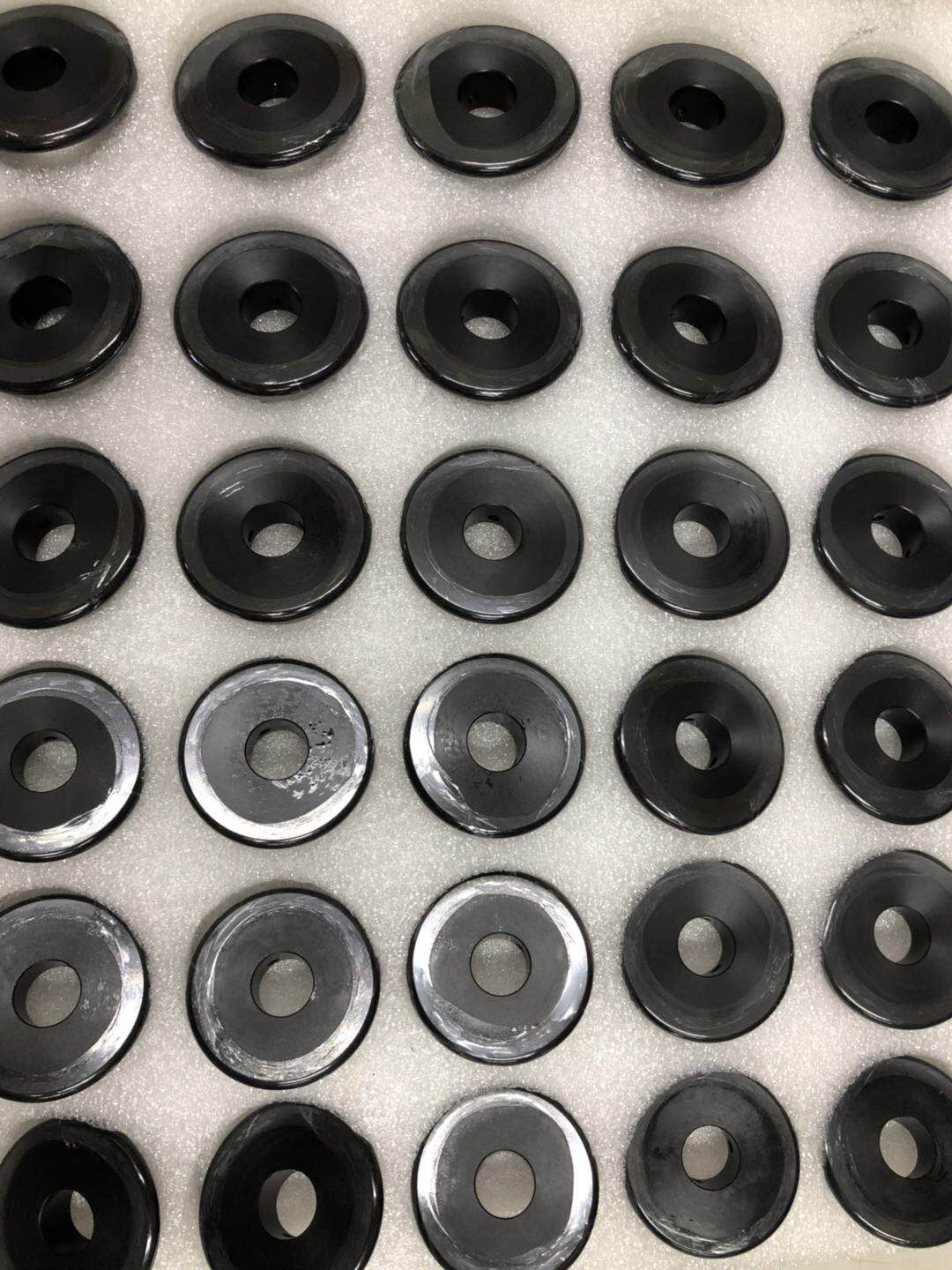

軟質包膠滾輪,硬質包膠滾輪,處靜電滾輪

最早的方軌是滑動導軌,處靜電滾輪具有非常好的剛性和精度;但是由于是滑動摩擦,摩擦力大,損耗快,線速度比較低。后來滾動方形導軌被發明出來了。那么滾輪V型導軌和方形導軌有什么區別呢?


V型滾輪和V型導軌的接觸為成90度V型角的兩根線,這兩根線和滾輪的中心軸線斜交,并繞著它高速旋轉;這兩根線和V型導軌面的接觸屬于瞬時接觸,高速接近導軌面,瞬時接觸,再高速離開;這樣的話,就通過V型滾輪的“線”不停地對導軌面進行“刮擦”,處靜電滾輪可以很好地保證導軌面的清潔,所以說V型導軌具有自清潔的功能。這種V型導軌,本質上是滾輪導軌,所以經常也被稱為滾輪V形導軌或V型滾輪導軌,在自動上下料,桁架機械手等工廠自動化項目中有廣泛的應用。


滾動方形導軌,就相當于在滑動方形導軌的4對滑動接觸面之間,放入4排鋼球,鋼球沿著導軌和滑塊的圓弧形滾道滾動,實現了從滑動到滾動的轉變。在載荷的作用下,鋼球會發生微小的變形,鋼球和滾道的接觸屬于小圓弧面接觸;一排鋼球的多個小圓弧面合在一起看,處靜電滾輪就相當于一條狹長的小長條在滾道上滾動。一個滑塊和一根導軌配合,就相當于有4條小長條在滾道上滾動。為了保證運行的平穩,每一條小長條中的滾珠,受力要平均,和滾道的接觸面積要平均,也就是要保證滾動小長條和滾道均勻接觸;現代的精密加工工藝和裝配水平,可以很好地實現這一點,所以滾動方形導軌具有非常好的精度和剛性。


可以這么說,如果你需要的是精密定位,處靜電滾輪那滾動方形導軌就是一種很好的選擇。精密定位,就需要精密的安裝基準面,需要打磨,打表,對齊;像比如車床、加工中心等工作母機,使用的就是滾動方形導軌和這樣的加工裝配流程。


然而,大部分直線運動并不需要精密定位,需要的是準確定位,在精度方面,要求不那么高;即使是這樣,還是需要同樣的精密的安裝基準面,同樣的打磨、打表、對齊;因?yàn)椴贿@樣的話,不能保證多個鋼球和滾道的均勻接觸,運行起來就會卡、不平穩。但是要實現精密的安裝基準和精密的裝配,如下情況下,會非常耗時,或者說做不到。

1、長行程

當你的行程需要10米甚至更長的時候,處靜電滾輪安裝基準面的加工,導軌的安裝對齊都是很麻煩的事情。

2、大跨距

兩根導軌,需要大跨距平行安裝,也是同樣的問題。同時上述應用工況,齒輪齒條驅動方式也是一種不錯的選擇,可選擇滾輪導軌和齒條做成一體的齒條導軌。


綜上所訴,用戶要根據自己的實際需求,做出合理的選擇。
